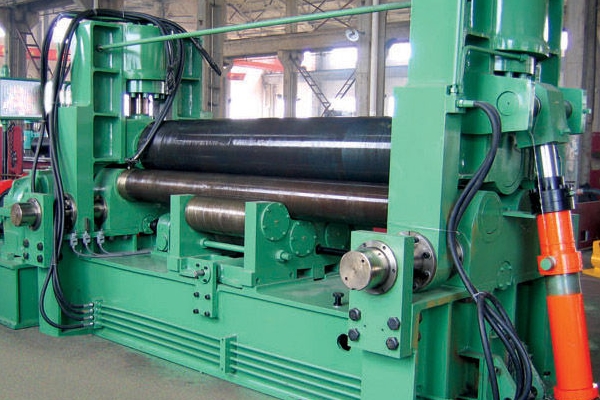

       卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。凡是鋼材成型為圓柱型，幾乎都用卷板機輥制。該卷板機設備廣泛用于鍋爐、造船、石油、木工、金屬結構及其它機械制造行業。

數控四輥卷板機的結構形式為四輥式，上輥為主傳動，通過減速機的輸出齒輪與上齒輪嚙合，為卷制板材提供扭矩；下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿螺母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷園可以在同一臺設備上進行。

         關于數控四輥卷板機的具體結構講解如下：

上輥裝置主要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。上輥為卷板機的重要部件，上輥兩端軸頸采用特寬型雙列調心滾子系列軋機滾動軸承，由于采用調心滾子軸承，有利于主輥傾斜，便于卷錐。兩主油缸提供卷制板材所需的加壓力（工作壓力為16MPa,額定壓力上限為28MPa）。

(2) 水平移動裝置

水平移動裝置由移動電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。

（3）下輥裝置

下輥裝置由下輥、下輥軸承座、輸入齒輪、滑動軸承等組成。下輥為卷板機的重要部件，它適用于常溫條件下和低速重載場所。

(4) 托輥裝置

托輥裝置由托輥、斜楔機構、托輥調節手輪等組成。托輥共一組，根據卷制板材規格的負荷大小，分別進行上下調節。

（5）主傳動裝置

由主電機、電液推桿制動器、圓柱齒輪減速機、輸出齒輪組成。

（6） 翻倒裝置

翻倒裝置由滑枕、翻倒油缸等組成。裝于翻倒機架一側，用于翻倒機架的翻轉及恢復。翻倒裝置的翻倒，便于制品沿輥子的軸向方向取出。

（7）液壓系統

上輥施壓、倒頭運動由一個液壓站集中控制。整個系統由液壓泵站、電磁閥、疊加閥、油缸和管路組成。一臺油泵電機通過內齒形彈性聯軸器帶動齒輪泵，從油泵出來的壓力油進入調壓系統，調定壓力，然后通過通道塊，經三位四通換向閥通向油缸。所有閥件及輔件均為板式集成塊連接。為了保證液壓系統有效工作，設有保護裝置。

（8）電控系統

設備電控系統包括電控柜、操作控制臺、手持式控制盒等。本機器的主開關具有短路保護和主電機的過載保護功能。一臺主電機驅動下輥旋轉，一臺電機驅動上輥水平移動，一臺電機驅動一套液壓泵站，具有短路過熱保護，電機的正反轉由交流接觸器控制；控制電路采用PLC可編程控制器控制，繼電器少，動作可靠。

         該四輥卷板機用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形或一定錐度的零件。其特點如下：

1、 一次性上料，無須掉頭即可完成卷制；

2、該機三個工作輥均為主驅動輥，防止卷板時打滑，擴大了鋼板的卷制范圍；

3、上輥升降、下輥平移均為液壓驅動；

4、 微機控制，自動調平，液晶顯示；

5、該機集機、電、液于一體，各動作互相連鎖保護；

6、系統設有過流、過載安全保護。

　　卷板機是工業企業重要的使用設備之一，因為操作方便，易于加工，很受企業的青睞。但是，我們在使用該設備的時候，要嚴格按照工藝要求來進行操作，使得卷板機的壽命更長，更好的為我們服務。
